電動管夾閥氣動管夾閥性能參數

電動管夾閥適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不銹鋼夾子，結束了采用球閥旋塞閥或其它閥門歷史。

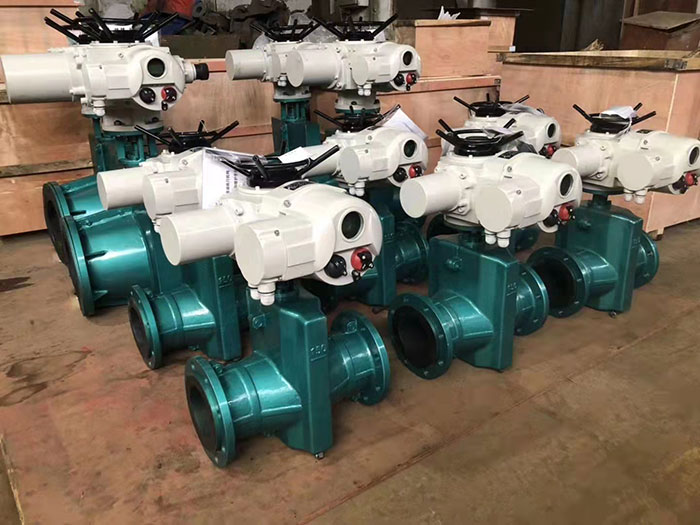

電動管夾閥又名電動夾管閥，電動膠管閥，由電動裝置，左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。也可按客戶要求，采用其他驅動方式如手動、氣動等方式，也可按客戶需求定制非標產品。

電動管夾閥是工業生產過程中管路自動控制系統的重要組成部分。它與電動執行器及其他儀表配合使用，可實現自動控制和調節工藝管道中的介質流量、壓力、液位等參數。產品使用可靠，維修方便，產品防腐耐磨使用壽命長，內襯膠管可定期互換。適用溫度≤85℃適用介質：礦漿、磨料、干濕型粉塵類主要材質：鑄鐵、鋁合金

特別適應于礦山選礦廠、化工廠、電廠、污水處理廠、石英砂礦等使用。

閥體部分

內襯可定時更換，關閉時密閉性能良好，閥體的流通能力為最大流通能力。

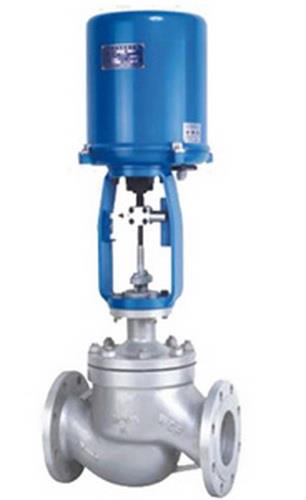

執行機構部分采用3610 系列電子式電動執行機構，執行器和閥體直連。

 3610L型系列直行程全電子式電動執行器，是以AC220單相交流電源作為驅動電源，直接接受來自DCS、PLC系統或調節儀表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信號來運轉的全電子執行機構。電子式控制單元采用混合集成電路，被設計成匣子形狀，包含完整的保護功能，可現場控制或遠程控制，并用樹脂澆鑄密封。驅動電機采用AC可逆電機，反饋量檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性經濟類型產品。該執行機構幾乎具備了調節本身所需求的各種動作變換功能以及開度信號功能和手動功能等。

1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。

2、執行器的關鍵部件─控制器，采用單片機電路，外形為匣狀，體積小，可靠性高。

3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。

4、具備自診斷功能，當發生故障時，控制器上的指示燈會(huì )立即發出指示信號。

5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。

6、用狀態選擇開關可以設定（正、反動作）。

7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。

8、調整工作零點（始點）和行程（終點）簡單易行。

9、當突然斷電時，能確保閥芯自鎖。

10、采用同步皮帶傳動，有效降低了噪音。

11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
